In offerta!

INT. MAGNETOT. IC40A 1P+N B 10A 4500A

32,20

INTERRUTTORE MAGN. 1P+N 10A 4,5KA B 1M

COD: SNR A9P42610 Categoria:

Descrizione

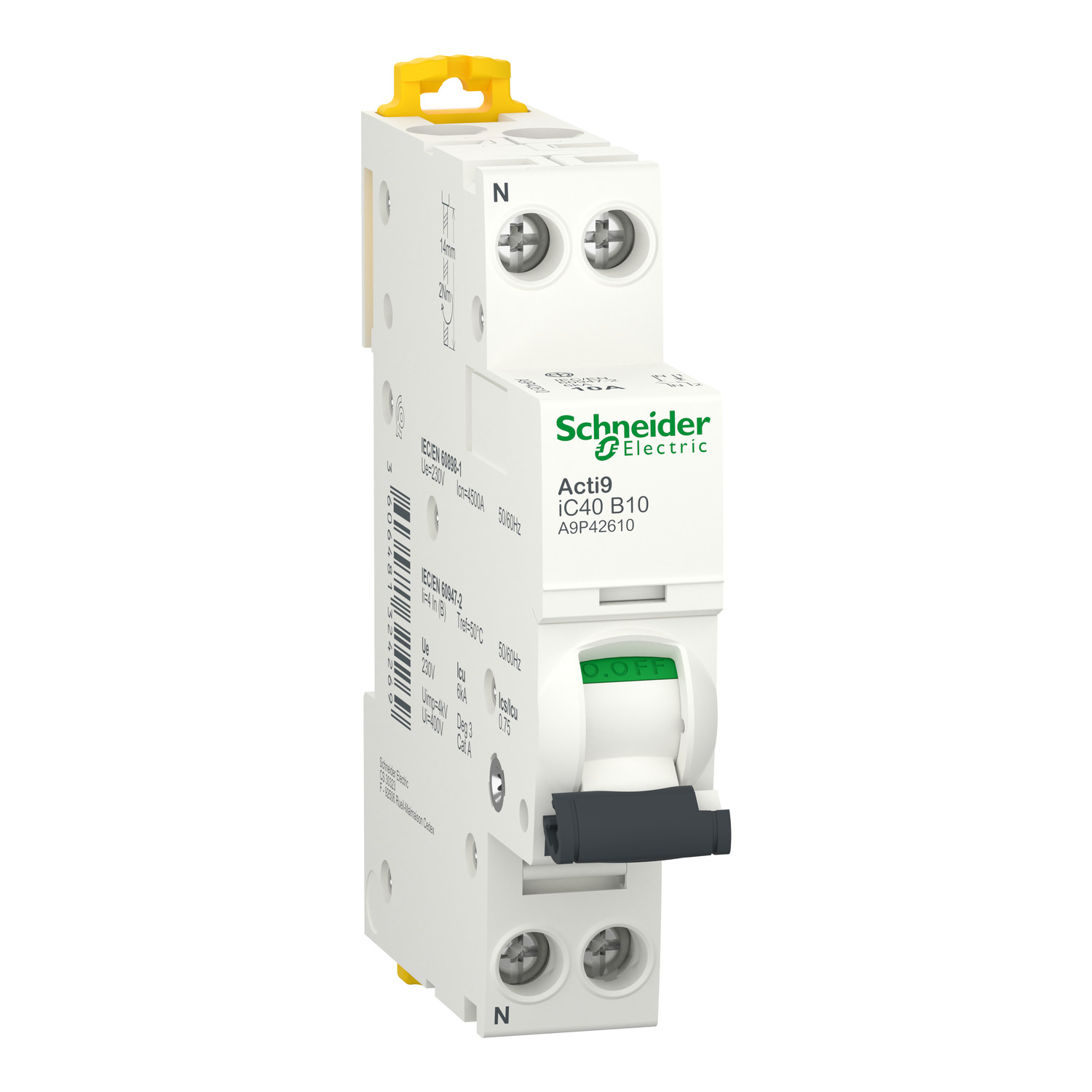

This Acti9 iC40 product is a low voltage miniature circuit breaker (MCB). It is a 1P+N circuit breaker with 1 protected pole and 10A In rated current and B tripping curve. The rated short circuit breaking capacity goes up to 6kA at 230VAC conforming to EN/IEC 60947-2 standard and 4500A at 230VAC conforming to EN/IEC 60898-1 standard. This product complies with both industrial standard EN/IEC 60898-1 and residential standard EN/IEC 60947-2. This miniature circuit breaker combines functions of circuit protection against short circuit and overload current, control and isolation. The installation and cabling are simplified with clip on function as well as ease of maintenance. It has an electrical endurance going up to 20000 cycles and a mechanical endurance going up to 20000 cycles. The Ue operational voltage is 230VAC. The Ui rated insulation voltage is 400VAC. The Uimp rated impulse withstand voltage is 4kV. The operating frequency is 50Hz or 60Hz. It can be mounted on DIN rail for modular installation. Its width is 2 pitches of 9mm. Pollution degree is 3. The product colour is white (RAL9003). The dimensions are (W) 18mm x (H) 85mm x (D) 74mm. The weight is 120g. According to IEC 60529 standard, the degree of protection is IP20 and IP40 in enclosure. The operating temperature is -25°C to 70°C. The storage temperature is -40°C to 85°C.

Informazioni aggiuntive

Corrente di dimensionamento

10A

Frequenza

50, 60Hz

Tipo di tensione di alimentazione

AC

Caratteristica di intervento

B

Profondità di incasso

44mm

Tensione di isolamento nominale Ui

400V

Classe di limitazione energetica

3

Tensione di dimensionamento

230V

Grado di inquinamento

3

Larghezza in unità di suddivisione

1

Grado di protezione IP

IP20

Categoria di sovratensione

3

Sezione conduttore collegabile unifilare

1, 16mm²

Adatto per installazione a incasso

No

Sezione conduttore collegabile multifilare

1, 10mm²

Temperatura ambiente durante il funzionamento

25, 70°C

Conduttore neutro a connessione

Si

Numero di poli protetti

1

Dispositivi supplementari possibili

Si

Numero di poli totale

2

Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V

6kA

Resistenza di tensione ad impulso nominale Uimp

4kV

Potere di interruzione nominale Icn secondo EN 60898 a 230 V

4.5kA

The price is for

x 1 Pz

Minimo

1 Pz

Cod. produttore

SNR A9P42610

Cod. alternativo

NMGA9P42610

Cod. Marchiol

10219920
